Промышленные системы крепления приборов

GTK electronics

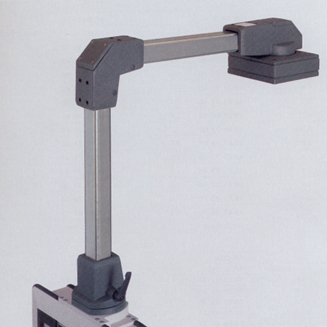

Система из алюминиевого профиля со свободным доступом к кабелю


GTN II	GTK 80	GT 50/2 ,60/2 80/2	GT 48/2
Промышленная система крепления приборов для машиностроения	Несущая система для высоких нагрузок со свободным доступом к кабелю	Несущая система из четырехгранного профиля c большой грузоподъемностью	Промышленная круглотрубная несущая система c защищенным, проходящим внутри, кабельным каналом

GTK electronic

Промышленные системы крепления приборов для машиностроения.

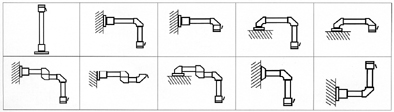

Модульная конструкция с настенным, насадочным и напольным креплением
Система из алюминиевого профиля со свободно доступным каналом для кабеля

Технические характеристики:

Материал:	Соединительная труба: DIN EN 573 EN AW-AlMgSi Компоненты: DIN EN 1706 EN AC-AlSi12 (Fe) Защит. материал: TPE
Защита:	IP 54 согласно EN 60529
Покраска:	Порошковое напыление
Цвет:	Труба, компоненты: RAL 7035, светло-серый Защитный профиль: RAL 9005, черный
Свободный проход для кабеля:	18 мм отверстие; системные элементы: 53 мм
Чертежи:	DXF-Zip PG 49
	PDF-Zip PG 49
Выписка из каталога:	PDF

Обзор программы изделий

	№ заказа
Насадка	49.45 66 00
Опора	49.45 70 00
Настенный шарнир W	49.45 72 00
Угловой элемент	49.45 71 00
Муфта	49.45 73 00
Фланцевая муфта	49.45 77 00
Угловая муфта	49.45 75 00
Фланцевая угловая муфта	49.45 78 00
Запасной защитный профиль 2,5 м	49.45 69 00
Адаптер для плоских приборов управления	49.45 90 01

Труба
0,5m	49.45 10 01
1m	49.45 10 02
2m	49.45 10 03
Спец. длина	49.45 10 00

GTN II

Промышленная система крепления приборов для машиностроения.

Несущая система из алюминия с акцентированием на дизайн
Закрытый профиль/ профиль со свободно доступным каналом для кабеля
Можно комбинировать со всеми корпусами приборов управления

Технические характеристики

Материал:	Соединительная труба: алюминий
	Защитный профиль: пластмасса
Прокладка:	хлоропреновая (CR) или полиуретановая( PU) пенная
Цвет:	Труба, компоненты: серый, RAL 7035
	Защитный профиль: черный, RAL 9005
Защита:	IP 54 согласно EN 60529
Свободный канал для кабеля:	соединительная труба: открытая 27 x 32 мм, закрытая 51 мм Ø
	системные компоненты: 51 мм Ø
Чертежи:	DXF-Zip PG 49
	PDF-Zip PG 49
Выписка из каталога:	PDF

Обзор программы изделий

	№ заказа
Насадка	49.47 66 00
Настенный шарнир	49.47 70 00
Угловой элемент	49.47 71 00
Муфта	49.47 73 00
Угловая муфта	49.47 75 00
Промежуточный шарнир	49.47 67 00
Опора не вращающаяся	49.47 72 00
Фланец для соединения с пультом 15°	49.47 76 00
Соединительная плата для адаптера наклона GT 48/2	49.47 00 05
Стойка, длина max. 2,0 m	49.47 00 04 8
Регулировка по высоте GTN / GT 48/2	49.47 30 01
Регулировка по высоте GTN / направляющие (настенные)	49.47 30 02
Регулировка по высоте GTN / направляющие (напольные)	49.47 30 03
Запасной защитный профиль 2,5 м	49.45 69 00
Адаптер для соединения с плоскими приборами управления	49.47 90 01
Адаптер наклона GTN	49.47 80 00
Регулировка по высоте GTN-Lift	по запросу

Алюминиевый профиль	профиль открытый	профиль закрытый
0,5 м	49.47 10 01	49.47 20 01
1 м	49.47 10 02	49.47 20 02
2 м	49.47 10 03	49.47 20 03
Спец. длина	49.47 10 99	49.47 20 99

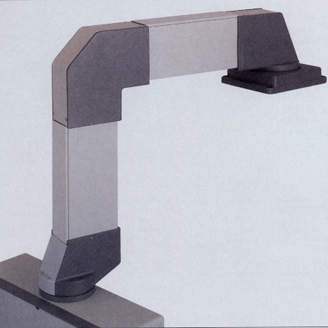

GTK 80

Промышленные несущие четырехгранные системы с каналом для кабеля для приборов управления.

Модульная конструкция с настенным, насадочным и напольным креплением
Свободно доступный канал для кабеля

Технические характеристики:

Материал:	Соед. труба: сталь ST 37 DIN EN 10305-5, толщина стенок 5 или 8 мм Компоненты: чугунное литье или алюминиевое литье
Защита:	IP 65 согласно EN 60529
Цвет:	Кабельный канал/защита: RAL 7038, серый, цвет агата Компоненты: RAL 7043, серый B
Свободный канал для кабеля:	57 x 57 мм
Чертежи:	DXF-Zip PG 49
	PDF-Zip PG 49
Выписка из каталога:	PDF

Обзор программы изделий

Насадка	49.90 66 01
Опора / настенный фланец	49.90 74 01
Настенный шарнир	49.90 70 01
Промежуточный шарнир	49.90 67 01
Угловой элемент FH чугунное литье	49.90 71 11
Угловой элемент AS алюминий	49.90 71 20
Муфта	49.90 73 01
Фланцевая насадка типа A	49.90 00 30
Фланцевая насадка типа B	49.90 00 20

Труба
	Кабельный канал	Несущая труба 80 x 80 x 5 мм	Несущая труба 80 x 80 x 8 мм
0,5м	10.09 42 35	10.09 42 27	10.09 42 31
1м	10.09 42 36	10.09 42 28	10.09 42 32
2м	10.09 42 37	10.09 42 29	10.09 42 33
3м	10.09 42 38	10.09 42 30	10.09 42 34
Спец. длина	10.09 41 65	10.09 41 59	10.09 41 68

GT 50/2, 60/2, 80/2

Промышленные несущие системы для приборов управления.

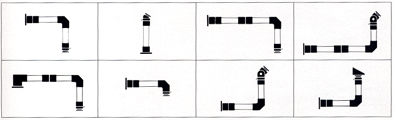

Модульная конструкция с настенным, насадочным и напольным креплением
Большая грузоподъемность, большой вылет

Технические характеристики:

Материал:	Соед. трубка: сталь, четырехгранная труба, похожий на DIN EN 1706 EN 10305-5 Компоненты: DIN EN 1706 EN AC-AlSi 12 (Fe)
Защита:	IP 65 согласно EN 60529
Покраска:	Порошковое напыление
Цвет:	Труба: гальванически оцинкована Компоненты: RAL 7043, серый B
Свободный канал для кабеля:	GT 50/2: 40 x 40
	GT 60/2: 50 x 50
	GT 80/2: 70 x 70
Чертежи:	DXF-Zip PG 49
	PDF-Zip PG 49
Выписка из каталога:	PDF

Обзор программы изделий

	GT 50/2	GT 60/2	GT 80/2
	№ заказа	№ заказа	№ заказа
Насадка	49.51 66 00	49.61 66 00	49.81 66 00
Опора; стальное литье	49.51 74 00	49.61 74 00	49.81 74 00
Настенный шарнир	49.51 70 00	49.61 70 00	49.81 70 00
Фланец для соединения с адаптером	49.51 79 00	49.61 79 00	49.81 79 00
Промежуточный шарнир	49.51 67 00	49.61 67 00	49.81 67 00
Угловой элемент, стальное литье	49.51 80 00	49.61 80 00	49.81 80 00
Угловая муфта	49.51 75 00	49.61 75 00	49.81 75 00
Фланцевая угловая муфта	49.51 78 00	49.61 78 00	49.81 78 00
Муфта	49.51 73 00	49.61 73 00	49.81 73 00
Фланцевая муфта	49.51 77 00	49.61 77 00	49.81 77 00
Муфта для соединения с пультом DN	49.51 62 00	49.61 62 00	49.81 62 00
Адаптер к пульту 30°	49.51 76 00	49.61 76 00	49.81 76 00
Сигнальная насадка	49.51 80 10	49.61 80 10	49.81 80 10
Стойка	по запросу	по запросу	по запросу

Труба	GT 50/2	GT 60/2	GT 80/2
	№ заказа	№ заказа	№ заказа
0,5м	10.09 42 20	10.09 42 23	10.09 42 27
1м	10.09 42 21	10.09 42 24	10.09 42 28
2м	10.09 42 22	10.09 42 25	10.09 42 29
3м	10.09 42 42	10.09 42 26	10.09 42 30
Спец.длина	10.09 41 56	10.09 41 57	10.09 41 59

GT 48/2

Промышленная несущая круглотрубная система для корпусов приборов управления.

Модульная конструкция с настенным, насадочным и напольным креплением

Защищенный, находящийся внутри канал для кабеля

Технические характеристики:

Материал:	Соединительная труба: сталь 48 x 4 мм DIN 2393-St.37 Компоненты: DIN EN 1706 EN AC-AlSi 12 (Fe)
Защита:	IP 54 согласно EN 60529
Покраска:	Порошковое напыление
Цвет:	Труба: гальванически оцинкована Компоненты: RAL 7043, серый B
Свободный проход для кабеля:	Ø 40 мм
Чертежи:	DXF-Zip PG 49
	PDF-Zip PG 49
Выписка из каталога:	PDF

Обзор программы изделий

Системные компоненты	№ заказа
Насадка	49.49 66 00
Опора не вращающаяся	49.49 72 00
Опора вращающаяся	49.49 68 00
Настенный шарнир W	49.49 70 00
Настенный шарнир S	49.49 62 00
Угловой элемент	49.49 71 00
Муфта	49.49 73 00
Фланцевая муфта	49.49 77 00
Угловой элемент	49.49 75 00
Фланцевая угловая муфта	49.49 78 00
Фланец для соединения с пультом 30°	49.49 76 00
Адаптер-фланец	49.49 79 00
Адаптер наклона	49.49 80 00

Труба
0,5м	10.09 42 16
1м	10.09 42 17
2м	10.09 42 18
3м	10.09 42 19
Спец.длина	10.09 41 58
