Корпуса для приборов управления из нержавеющей стали
 |
 |
| Commander 400 | Commander KSSC |

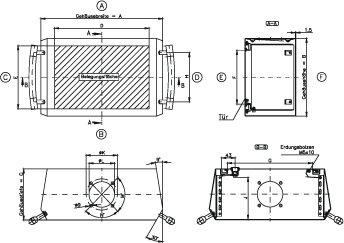

Commander 400
Высококачественные корпусные системы и компоненты для всех областей, где необходимо соблюдение гигиенических норм, и для агрессивных сред.
- Корпуса для приборов управления из нержавеющей стали с высококачественной поверхностью
- Корпусная система вместе с платой усиления и отверстием для системы крепления приборов GTH
- Ручки, расположенные по обе стороны корпуса
- Передняя сторона закрыта , индивидуальная обработка для управления
- Задняя сторона с дверцей
Технические характеристики:
| Материал: | Нерж.сталь 1,5 мм; 1.4301 (304) |
| Поверхность | шлифованная, зерн. 240 |
| Защита: | IP 65 согласно EN 60529 |
| Прочность: | >7 джоулей, EN 50014 |
| Прокладка: | Стандарт: VMQ (Силикон) опция: PUR (Полиуретан), ЭМС по запросу |
| Температурный режим: | -40° C до +80° C |
| Чертежи: | DXF-Zip PG 56 |
| PDF-Zip PG 56 | |
| Выписка из каталога: |
Обзор программы изделий
| № заказа | Исполнение | Отверстие для системы крепления |
| 56.01 04 01 | 387 x 247 x 162 мм (Тип 1) | GTH 48 |
| 56.02 04 01 | 487 x 247 x 162 мм (Тип 2) | GTH 48 |
| 56.03 04 01 | 499 x 347 x 212 мм (Тип 3) | GTH 48 |
| 56.04 04 01 | 507 x 447 x 212 мм (Тип 4) | GTH 48 |
| 56.05 04 01 | 599 x 347 x 212 мм (Тип 5) | GTH 60 |
| 56.06 04 01 | 619 x 447 x 292 мм (Тип 6) | GTH 60 |
| 56.07 04 01 | 737 x 447 x 362 мм (Тип 7) | GTH 60 |
| 56.99 04 92* | Спец. размеры | по запросу |
| *Спец.размеры: от 25 штук | ||

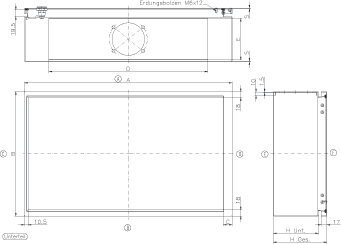

Commander KSSC
Высококачественные корпусные системы и компоненты для всех областей, где необходимо соблюдение гигиенических норм, и для агрессивных сред.
- Корпуса для приборов управления из нержавеющей стали с высококачественной поверхностью
- Корпусная система вместе с платой усиления и отверстием для системы крепления приборов GTH
- Передняя сторона закрыта, индивидуальная обработка для управления
- Задняя сторона с дверцей
Технические характеристики:
| Материал: | Нерж. сталь 1,25 мм или 1,5мм ; 1.4301 / 304 |
| Защита: | IP 65 согласно EN 60529 |
| Прокладка: | Стандарт: VMQ (Силикон) опция: PUR (Полиуретан), ЭМС по запросу |
| Температурный режим: | от -40° C до +80° C |
| Поверхность | шлифованная, зерн..240 |
| Чертежи: | DXF-Zip PG 37 |
| PDF-Zip PG 37 | |
| Выписка из каталога: |
Обзор программы изделий
| № заказа | Отверстие для | Габариты (мм) | ||
| системы крепления (сторона A) | Длина | Ширина | Высота ообщая | |
| 37.02 23 15 | GTH 48 | 200 | 300 | 155 |
| 37.02 34 21 | GTH 48 | 300 | 380 | 210 |
| 37.02 43 15 | GTH 48 | 400 | 300 | 155 |
| 37.02 46 21 | GTH 60 | 380 | 600 | 210 |
| 37.02 55 21 | GTH 60 | 500 | 500 | 210 |
| 37.02 64 15 | GTH 60 | 600 | 400 | 155 |
| 37.02 68 21 | GTH 60 | 600 | 760 | 210 |
|
|
|
|
