Последние данные о маркировках взрывозащиты

Система CCEx в ГОСТ Р Схема МЭКЕх (IECEx) Директива ATEX (94/9/ЕС)
Система сертификации электрооборудования для
взрывоопасных сред
Cхема МЭКЕх по сертификации в соответствии со
стандартами для электрического оборудования,
используемого во взрывоопасных атмосферах
Директива Европейского Парламента и Совета по сближению
законодательных актов государств-членов в области
оборудования и защитных систем, предназначенных для
применения в потенциально взрывоопасных атмосферах
НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ
ПРАВИЛА СЕРТИФИКАЦИИ ЭЛЕКТРООБОРУДОВАНИЯ ДЛЯ
ВЗРЫВООПАСНЫХ СРЕД (ПБ 03-538-03)
Утверждены постановлением Госстандарта России и Госгортехнадзора
России от 19.09.03 № 28/10, зарегистрированным Министерством юстиции
Российской Федерации 23.04.03 г., регистрационный № 4440.
Национальные Стандарты и Правила
ГОСТ Р 51330.0-99 (МЭК 60079-0-93), ГОСТ Р 52350.0-2005 (МЭК 60079.0:2004),
ГОСТ Р МЭК 61241-1-1-99
IECEx 01
Схема МЭК по сертификации в соответствии с требованиями стандартов
для взрывоопасных атмосфер (Схема МЭКЕх) - Основные правила
IECEx 02
Схема МЭК по сертификации в соответствии с требованиями стандартов
для взрывоопасных атмосфер (Схема МЭКЕх) - Правила процедуры
Стандарты МЭК
ДИРЕКТИВА ATEX 94/9/ЕС
от 23 марта 1994 г.
Стандарты EN
КЛАССИФИКАЦИЯ ВЗРЫВООПАСНЫХ ЗОН
Зона класса 0
Зона, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени

Зона класса 1
Зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации

Зона класса 2
Зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко и существует очень непродолжительное время
Зона класса 20 Зона, в которой взрывоопасная среда в виде облака горючей пыли может присутствовать постоянно, часто или в течение продолжительных периодов времени и где могут формироваться слои пыли различной толщины. Отдельное скопление пыли не является зоной 20
Зона класса 21 Зона, в которой взрывоопасная среда в виде облака горючей пыли может периодически возникать при нормальном режиме работы оборудования и в которой обычно присутствуют скопления или слои горючей пыли
Зона класса 22 Зона, в которой взрывоопасная среда в виде облака горючей пыли при нормальном режиме работы не возникает, а если она и появляется, то только на короткий период времени и в форме скопления или слоев горючей пыли
Зона класса 20
Зона, в которой взрывоопасная среда в виде облака горючей пыли может присутствовать постоянно, часто или в течение продолжительных периодов времени

Зона класса 21
Зона, в которой взрывоопасная среда в виде облака горючей пыли может периодически возникать при нормальном режиме работы оборудования

Зона класса 22
Зона, в которой взрывоопасная среда в виде облака горючей пыли при нормальном режиме работы не возникает, а если она и появляется, то только на короткий период времени
ГРУППЫ ЭЛЕКТРООБОРУДОВАНИЯ
Группа I Рудничное взрывозащищенное электрооборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли
Группа II Взрывозащищенное электрооборудование для внутренней и наружной установки, предназначенное для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли
Группа I Электрооборудование для применения в шахтах, опасных по рудничному газу
Группа II Электрооборудование для применения во взрывоопасных газовых средах, кроме шахт, опасных по рудничному газу
Группа III Электрооборудование, предназначенное для использования во взрывоопасных пылевых средах
Группа I Электрооборудование для применения в шахтах, опасных по рудничному газу
Группа II Электрооборудование для применения во взрывоопасных газовых средах, кроме шахт, опасных по рудничному газу и для использования во взрывоопасных пылевых средах

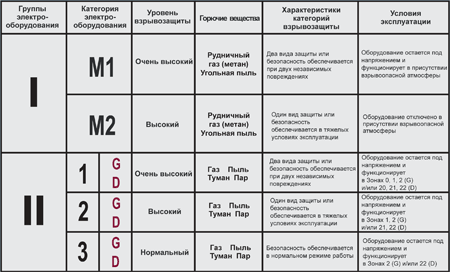

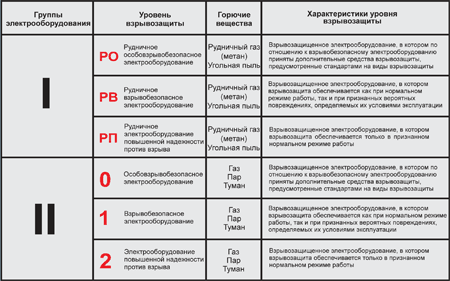

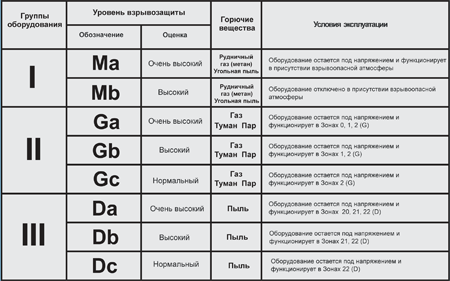

УРОВЕНЬ ВЗРЫВОЗАЩИТЫ

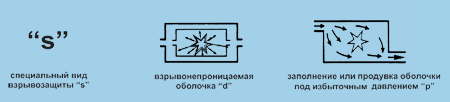

ВИДЫ ВЗРЫВОЗАЩИТЫ

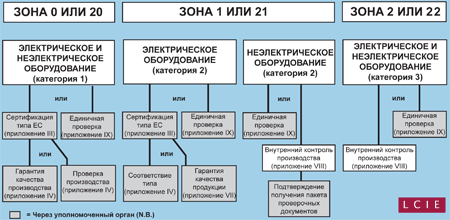

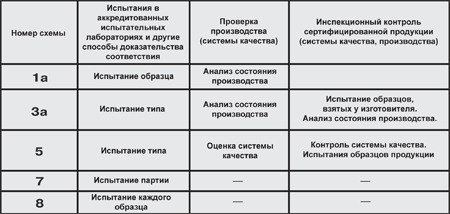

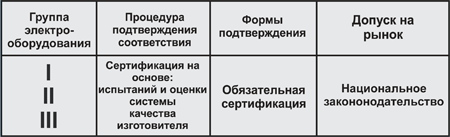

ПРОЦЕДУРЫ ОЦЕНКИ СООТВЕТСТВИЯ



ПРИМЕРЫ МАРКИРОВКИ ЭЛЕКТРООБОРУДОВАНИЯ
РП, 2 - Уровень взрывозащиты Gb, Mb - Уровни взрывозащиты
a,b,c -Уровни взрывозащиты (альтернативно)
E - Знак, указывающий, что электрооборудование соответствует стандартам CENELEC
2G, M2- Категории электрооборудования
Ex - Знак, указывающий, что электрооборудование соответствует стандартам на взрывозащиту конкретного вида    de-Виды взрывозащиты: "d" и "e"
  I - Группа электрооборудования    IIC-Подгруппа электрооборудования   T4 - Температурный класс
Для взрывозащищенного электрооборудования группы I
РПExdeI ExdeIMb или ExdbebI IM2EExdeI
Для взрывозащищенного электрооборудования группы II
2ExdeIICT4 ExdeIICT4Gb или ExdbebIICT4 II2GEExdeIICT4
Для электрооборудования применяемого в зонах, опасных по воспламенению горючей пыли
DIP A21 TA200°C(TA T3)

21 - Класс зоны

DIP - Символ, обозначающий, что электрооборудование предназначено для применения в зонах, опасных по воспламенению горючей пыли.

A - Исполнение электрооборудования, обеспечивающее эквивалентный уровень защиты от воспламенения пыли.

TA200°C(TA T3) - Максимальная температура поверхности и/или температурный класс

ExpIIICT200°CDc или ExpcIIICT200°C

Dc - ровень взрывозащиты

III - Группа оборудования

p - Вид взрывозащиты

c- Уровень взрывозащиты

T200°C - Максимальная температура поверхности и/или температурный класс

II 1D EEx iaD 20 T120°C

II 2D EEx tD 21 IP65 T80°C
