 Адаптер наклона для индивидуального монтажа между корпусом и системой крепления приборов или между корпусом и стеной.
- Степень наклона фиксируется с помощью ступенчатого фиксатора
Технические характеристики:
Обзор программы изделий
| Тип |
№ заказа |
Высота в мм |
Описание |
Вес |
| Moterm 1 |
50.01 01 01 |
1000 |
нерегулируемый , 2 ролика |
22 кг |
| Moterm 2 |
50.01 01 02 |
750 - 1000 |
регулируемый вручную, 2 ролика |
23 кг |
| Moterm 3 |
50.01 01 04 |
980 |
нерегулируемый , 4 ролика |
28 кг |
| Moterm 4 |
50.01 01 05 |
730 - 1000 |
регулируемый вручную, 4 ролика |
30 кг |
Соединительная плата
| для Limanda и других малогабаритных корпусов |
№ заказа |
Вес |
| адаптер наклона для монтажа на стену или сам аппарат |
50.02 00 01 |
1,3 |
| адаптер наклона для системы крепления приборов GT 48/2 (труба) |
50.02 00 02 |
1,0 |
| адаптер наклона для системы крепления приборов GTK electronic |
50.02 00 03 |
1,0 |
| адаптер наклона для системы крепления приборов GT 48/2 или GTK electronic |
50.02 00 04 |
0,9 |
| для больших Commander-корпусов (C1/1F, C 340, SL3000) |
|
| Муфта A-DN |
49.85 03 01 |
1,4 |
| Фланец A-DN |
49.85 05 00 |
0,53 |
Настенный монтаж или монтаж на корпус прибора
Детали из листовой стали, для наклонного монтажа Limanda или другого корпуса. Два входа для кабеля по выбору сверху или снизу с резиновым защитным уплотнением. Защита от пыли и воды с помощью сильфона.(черный)
Степень защиты IP 54 до места крепления.
Зона поворота 180° регулируется с шагом 22,5° регулируется винтами с рифленой головкой
№ заказа 50.02 00 01
Монтаж на трубу GT 48/2
Детали из листовой стали, для наклонного монтажа Limanda или другого корпуса. Прямое соединение с трубой системы креплений приборов GT 48/2. Крепление на трубу с помощью саморезов (резьба в трубе нарезается позже). Степень защиты IP 54 в установленном состоянии. Защита от пыли и воды с помощью сильфона.(черный)
Зона поворота 180° регулируется с шагом 22,5° регулируется винтами с рифленой головкой
№ заказа 50.02 00 02

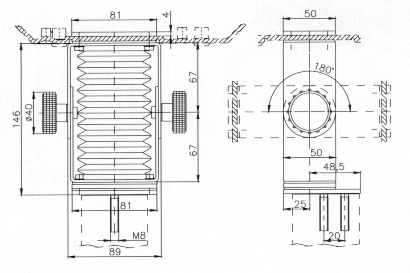

Direktmontage an Rohr GTK electonic
Детали из листовой стали, для наклонного монтажа Limanda или другого корпуса. Прямое соединение с трубой системы креплений приборов GTK electonic. Крепление фланца на трубу с помощью саморезов. Степень защиты IP 54 в установленном состоянии. Защита от пыли и воды с помощью сильфона.(черный)
Зона поворота 180° регулируется с шагом 22,5° регулируется винтами с рифленой головкой
№ заказа 50.02 00 03

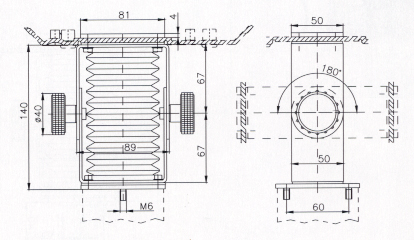

Монтаж на фланцевую муфту GT 48/2 или GTK electonic
Детали из листовой стали, для наклонного монтажа Limanda или другого корпуса. Соединение с фланцевой муфтой системы крепления приборов GT 48/2 oder GTK electronic с помощью фланцевой пластины. Степень защиты IP 54 в установленном состоянии. Защита от пыли и воды с помощью сильфона.(черный)
Зона поворота 180° регулируется с шагом 22,5° регулируется винтами с рифленой головкой
№ заказа 50.02 00 04

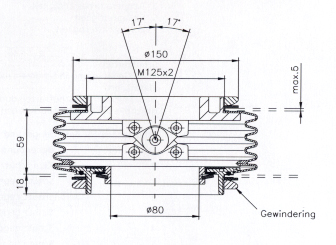

Муфта A-DN
Поворотная и наклонная муфта для прямого соединения корпусов. Степень защиты IP 54. Защита от пыли и воды с помощью сильфона.(черный)
Зона поворота 330° ; Угол наклона +/- 17°.
№ заказа 49.85 03 01

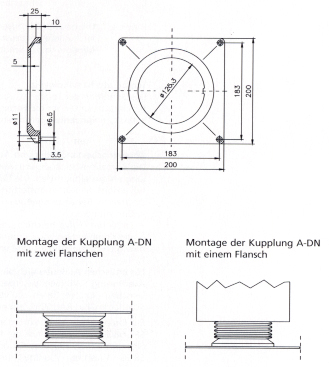

Фланец A-DN
Деталь из алюминиевого литья для монтажа муфты A-DN с помощью фланца, с защитой от перевертывания, RAL 7035 светло-серое порошковое напыление.
№ заказа 49.85 05 00
|
